柯尼卡美能达CS-3000系列分光辐射亮度计在车载显示研发与产线检测中的落地案例，涵盖液晶仪表、中控屏、HUD抬头显示的亮度色度测量方案，解决PWM调光测量重复性差、微小区域测量难等痛点，检测效率提升实测数据分享。

一、案例项目背景与所属行业

本案例所属行业为汽车电子与车载显示制造领域。随着智能座舱概念的普及，车载显示正从单一的中控屏向多屏化、大屏化方向演进，全液晶仪表、中控娱乐屏、副驾娱乐屏、后排显示屏以及HUD抬头显示等多块屏幕协同工作，已成为中高端车型的标准配置。车载显示的使用环境复杂，需要在强光直射、夜间暗光、温度剧变等多种条件下保持清晰可读，因此对屏幕的亮度、色度、均匀性、对比度等光学指标提出了比消费电子显示更严格的要求。

国内某车载显示科技企业主要从事汽车液晶仪表、中控显示模组和HUD投影单元的研发与生产，产品配套多家主流车企。该企业在显示模组研发阶段和出货检验环节，均需要对每款产品进行全面的光学性能检测，包括白场亮度、色度坐标、色域覆盖率、Gamma曲线、亮度均匀性、黑场亮度、对比度等项目。随着客户对车载显示品质要求的提升，以及OLED车载显示和AR-HUD等新产品的导入，该企业原有的检测设备逐渐难以满足测量需求，遂启动了光学检测设备升级项目。

二、客户原有检测方式及存在痛点

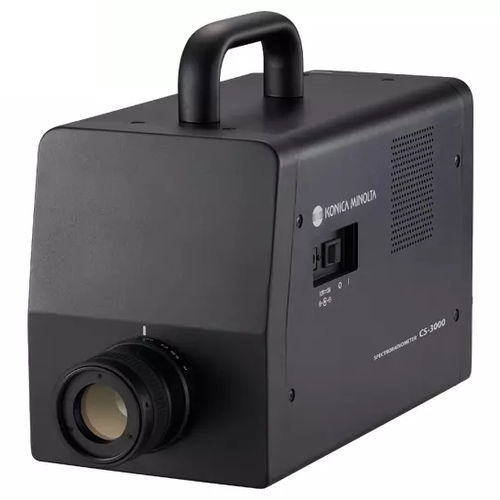

在引入柯尼卡美能达CS-3000系列分光辐射亮度计之前，该企业主要使用传统滤色片式色彩亮度计进行显示模组的光学检测，部分研发项目委托外部第三方实验室进行分光测量。在实际使用过程中，原有检测方式暴露出以下几个核心痛点：

痛点一：PWM调光屏幕测量重复性差。车载液晶仪表为降低功耗和延长背光寿命，普遍采用PWM（脉冲宽度调制）调光方式。传统亮度计的测量积分时间固定，当积分时间与屏幕PWM频率不成整数倍关系时，会出现"同步偏差"，导致同一屏幕多次测量的亮度值波动较大，重复性无法满足品质管控要求。工程师不得不反复测量取平均值，严重影响检测效率。

痛点二：低亮度测量精度不足。车载仪表需要支持夜间模式，夜间低亮度状态下的亮度通常在0.1~1cd/m²之间，部分车型甚至要求低至0.01cd/m²。传统亮度计在低亮度区间信噪比下降，色度测量误差增大，无法准确评价夜间模式下的显示色彩一致性。而车企客户对夜间模式的色度偏差有明确要求，传统设备难以提供可靠的测量数据。

痛点三：微小发光区域测量困难。车载显示产品中包含大量微小发光元件，如仪表盘指示灯、音响按键背光字符、空调面板指示灯等，发光区域直径通常在1mm以下。传统亮度计最小测量区域较大，无法对这些微小光源进行独立测量，只能依靠人眼目视判断，缺乏量化数据支撑。

痛点四：测量角度切换繁琐，自动化程度低。显示模组的均匀性检测需要在屏幕不同位置进行多点测量，中心区域使用1°测量角，边缘和小区域使用0.2°或0.1°测量角。传统设备需要手动旋转旋钮切换测量角度，操作繁琐且容易引入人为误差；同时设备缺乏完善的通讯控制接口，难以接入自动化测试系统，产线检测依赖人工操作，节拍不稳定。

痛点五：数据溯源能力不足。车企客户increasingly要求供应商提供可溯源的测量数据和校准证书。传统滤色片式亮度计的测量原理是通过滤色片模拟CIE配色函数，存在固有的光谱匹配误差，对于窄光谱的LED背光和OLED显示，测量偏差更为明显，数据的权威性和溯源性受到客户质疑。

三、选用柯尼卡美能达CS-3000系列分光辐射亮度计的适配依据

针对上述痛点，该企业经过多轮技术评估和样机对比测试，最终选用柯尼卡美能达CS-3000系列分光辐射亮度计作为显示光学检测的核心设备。具体选型适配依据如下：

依据一：发光频率检测与同步测量功能解决PWM测量问题。CS-3000HDR和CS-3000具备发光频率检测和设置功能，可自动检测被测屏幕的PWM调光频率，并将测量积分时间自动设定为该频率的整数倍，从根本上消除同步偏差。在样机对比测试中，对同一块PWM调光仪表屏进行10次连续测量，传统设备亮度重复性约为±3.5%，而CS-3000开启发光频率检测后重复性提升至±0.3%以内，效果显著。

依据二：超低亮度测量能力覆盖夜间模式检测。CS-3000HDR在1°测量角下的精度保证亮度范围下限为0.0001cd/m²，CS-3000为0.0005cd/m²，即使在0.05cd/m²的低亮度下，色度精度仍可达到x:±0.0015、y:±0.001。这一性能完全覆盖车载仪表夜间模式的测量需求，能够提供可靠的低亮度色度数据。

依据三：微小区域测量能力满足指示灯检测需求。CS-3000系列支持1°/0.2°/0.1°三种测量角度，在350mm测量距离下，0.1°角对应的测量直径仅为φ0.5mm；配合近摄镜头CS-A42后，最小测量直径可达φ0.1mm，测量距离缩短至55mm。这一能力使得仪表盘指示灯、按键背光字符等微小光源的量化测量成为可能。

依据四：电动测量角度切换与通讯接口支持自动化。CS-3000HDR和CS-3000的测量角度切换为电动控制，可通过USB或RS-232C通讯指令直接切换，通信命令响应时间约0.07秒。设备支持完整的远程控制协议，可无缝接入自动化测试系统，实现测量角度切换、测量触发、数据读取的全自动化，满足产线在线检测的节拍要求。

依据五：分光测量原理保障数据溯源性。CS-3000系列采用多色仪型分光测量方式，直接测量380~780nm范围内的光谱分布，再通过CIE配色函数计算亮度和色度值，光谱半波宽控制在5nm以下，严格符合CIE122-1996推荐要求。这种测量方式从原理上避免了滤色片型仪器的光谱匹配误差，对于LED背光和OLED等窄光谱显示的测量准确度更高，测量数据可溯源至ISO17025校准标准，能够满足车企客户对数据权威性的要求。

综合评估后，该企业采购了CS-3000HDR一台（用于研发实验室和HDR/OLED新品检测）、CS-3000两台（用于产线出货检测和常规显示模组检测），并配套了近摄镜头CS-A42、三脚架CS-A3、云台CS-A4、RS-232C长缆线IF-A38等配件。

四、现场设备部署与测试流程

设备部署情况：

研发实验室部署一台CS-3000HDR，安装在光学暗室的定制光学平台上，配合三脚架和云台进行固定测量。实验室环境温度控制在23±2℃，相对湿度50%±10%，满足仪器操作温湿度要求（5~30℃，相对湿度80%以下）。仪器通过USB线缆连接至测试工作站，安装标配的CS-S30分光辐射计专用软件，用于研发阶段的详细光学特性分析和标准值测定。

产线检测区部署两台CS-3000，分别安装在两条显示模组出货检测线上。仪器通过M5ISO螺孔固定在定制的自动化测试夹具上，采用纵向安装方式以节省产线空间。仪器通过RS-232C缆线（IF-A38，5m）连接至产线工控机，由测试程序通过通讯指令进行全自动控制。产线检测工位配备遮光罩，减少环境光对测量结果的干扰。

标准测试流程：

开机预热与校准：每日开机后，仪器预热30分钟，使用标准光源进行校准验证，确认测量偏差在允许范围内后开始检测。

被测产品装载：操作人员将显示模组放置在测试夹具上，定位销确保产品位置一致性，连接测试信号线缆，工控机自动识别产品型号并调用对应的测试程序。

自动测量执行：测试程序通过RS-232C通讯指令控制CS-3000，依次执行以下测量项目：

白场中心亮度与色度（1°测量角）

红、绿、蓝三基色色度（1°测量角）

9点亮度均匀性（0.2°测量角，电动切换）

黑场亮度与对比度（1°测量角，NORMAL模式保证低亮度精度）

Gamma曲线（SUPERFAST1模式，64灰阶测量）

指示灯/按键背光测量（0.1°测量角+近摄镜头，微小区域）

数据判定与存储：测量数据实时上传至测试系统，与预设的规格上下限进行自动比对，判定OK/NG。所有测量数据连同产品序列号、测试时间、设备编号一并存入数据库，支持追溯查询。

NG产品处理：判定为NG的产品自动弹出至返修工位，系统显示具体不合格项目和测量值，供工程人员分析。

特殊测试场景处理：

对于HUD抬头显示产品的检测，由于HUD的测量对象是投影虚像，测试时将CS-3000HDR安装在可移动导轨上，模拟驾驶员眼点位置进行测量。测量距离根据HUD的虚像距离设定，通常为2~7米，使用1°测量角进行虚像亮度和色度测量，参照SAEJ1757-2标准设置测量条件。

五、应用效果、检测效率与数据提升

CS-3000系列设备投入使用后，经过三个月的运行验证，该企业在检测效率、数据质量和客户满意度等方面均取得了明显提升。以下为关键指标的对比数据：

具体效果说明：

检测效率方面：最显著的提升来自Gamma曲线测量和均匀性检测。原有设备测量64灰阶Gamma曲线需要约170秒，且需要人工切换测量角度；CS-3000HDR在SUPERFAST1模式下配合INTELLIGENTDARK功能，仅需约41秒即可完成同等精度的Gamma测量，且测量角度通过通讯指令自动切换，无需人工干预。单块显示模组的全项目检测时间从原来的约180秒缩短至约65秒，产线单工位日检测产能从约120块提升至约280块。

数据质量方面：PWM调光屏幕的测量重复性问题得到根本解决。开启发光频率检测功能后，仪器自动匹配PWM频率，10次连续测量的亮度重复性从±3.5%提升至±0.28%，消除了因同步偏差导致的误判。低亮度测量方面，CS-3000HDR在0.1cd/m²下仍能提供稳定可靠的色度数据，夜间模式的色度一致性检测从原来的"无法量化"变为"精确测量"，帮助企业发现并整改了多款产品夜间模式下的色彩偏差问题。

微小区域测量方面：配合近摄镜头CS-A42后，最小测量直径达到φ0.1mm，使得仪表盘指示灯、音响按键背光字符等微小光源的量化检测成为可能。企业建立了微小光源的亮度和色度规格标准，取代了原有的人眼目视判断方式，产品一致性得到明显提升。

客户认可度方面：由于CS-3000系列采用分光测量原理，测量数据可溯源至ISO17025校准标准，且与行业内广泛使用的CS-2000系列数据兼容，车企客户对测量数据的认可度大幅提升，测量数据异议率从约8%下降至约1.5%，减少了因数据争议导致的返工和沟通成本。

六、同行业项目复制参考价值

本案例的实施经验对于车载显示行业及相关领域的光学检测升级具有以下参考价值：

参考价值一：PWM调光测量方案可直接复用。车载显示、消费电子显示等领域普遍采用PWM调光技术，因同步偏差导致的测量重复性差是行业共性问题。CS-3000系列的发光频率检测与自动同步功能为这一问题提供了成熟的解决方案，同行业企业在设备选型时可重点关注这一功能，无需自行开发复杂的同步触发系统。

参考价值二：研发与产线统一设备平台，保障数据一致性。本案例中研发实验室使用CS-3000HDR、产线使用CS-3000，两款设备同属CS-3000系列，测量原理、校准体系和数据格式完全一致。研发阶段制定的光学规格和测量方法可以直接平移至产线检测，避免了因设备差异导致的研发数据与产线数据不一致问题。这一"研发-产线同平台"的配置思路值得同行业企业借鉴。

参考价值三：自动化集成方案成熟，降低实施风险。CS-3000系列提供标准的USB和RS-232C通讯接口，支持完整的远程控制协议，测量角度电动切换，通信命令响应时间短。这些特性使得设备接入自动化测试系统的实施难度较低，企业可以基于现有测试平台进行集成开发，无需大规模改造产线。本案例中从设备到货到产线全自动化运行仅用了约两周时间，实施周期较短。

参考价值四：配件按需配置，控制投资成本。CS-3000系列的可选配件体系完善，企业可根据实际测量需求按需采购。本案例中仅采购了近摄镜头（用于微小区域测量）和RS-232C长缆线（用于产线长距离通讯），ND滤镜、照度转接器、白色校准板等配件根据当前产品范围暂未采购，后续如有高亮度光源或照度测量需求再行补充。这种"主机+按需配件"的配置方式有效控制了初始投资，同时保留了功能扩展空间。

参考价值五：数据兼容保护历史投资。对于已在使用CS-2000/CS-2000A的车载显示企业，升级至CS-3000系列时可以保持数据格式和校准通道的兼容性，历史测量数据可直接对比，测试程序和规格标准无需大幅修改，降低了设备升级的迁移成本和风险。

七、案例整体总结

本案例中，柯尼卡美能达CS-3000系列分光辐射亮度计在车载显示企业的研发实验室和产线检测中成功落地，有效解决了传统检测设备在PWM调光测量重复性、低亮度精度、微小区域测量、自动化集成和数据溯源等方面的痛点。设备投入使用后，单块模组全项目检测时间缩短约64%，产线日检测产能提升约133%，PWM调光屏幕测量重复性提升约12倍，客户测量数据异议率下降约81%，取得了显著的应用效果。

从技术层面看，CS-3000系列的核心优势在于将高精度分光测量、宽动态范围、多测量角度电动切换、发光频率同步、高速测量模式和完善的自动化接口集成于一台设备中，能够覆盖车载显示从研发到量产的全流程光学检测需求。其与CS-2000系列的数据兼容性，也为行业存量用户的升级提供了平滑过渡路径。

从实施层面看，本案例的成功得益于"研发-产线同平台"的设备配置思路、成熟的通讯协议支持、按需配件的灵活配置以及较短的自动化集成周期。这些经验对于车载显示、消费电子显示、航空仪表等相关行业的光学检测升级项目具有直接的参考和复制价值。

随着车载显示向OLED、MiniLED、AR-HUD等新技术方向发展，对光学检测设备的精度、速度和自动化程度要求将持续提升。柯尼卡美能达CS-3000系列分光辐射亮度计凭借其技术特性和多场景适配能力，能够为车载显示企业的产品品质管控和技术创新提供可靠的测量数据支撑。
